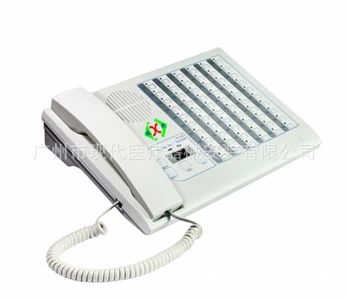

通话主机:TD928 工作电压：24V,通话电流：＜50ma 分机容量：60门?? 80门 双向呼叫，双工对讲 多功能显示 两线无极性链接 无中断呼叫 呼叫存储，自动排队 短路报警 护理优先 铃声16级数字可调 多首和旋铃声可选 分机在线改号 可连接PC 尺寸：310X210X55MM 安装方式：台式，放桌面 －、系统组成 本系统由主控台、主控箱、分机、厕所分机、门灯、显示屏等组成。各分机、门灯、显示屏与主控台 之间采用两线制无极性连接，用户可根据实际需要自由选择明装或暗装分机。 二、主要特性 1.主机面板上装有六十个LED指示灯，可同时显示多个呼叫床号，并装有两位LED高亮度数码管， 自动有序显示呼叫床号，整体显示一目了然； 2.主机与分机之间对讲声音宏亮清晰，无杂音； 3.改号方便，分机采用美国Microchip公司的PIC系列八位单片机作为编码芯片，改号只需更换编 码芯片即可、性能可靠； 4.外形时尚美观，主机与分机外壳均采用进口模具和材料制作，颜色搭配和谐、美观。 三、主要功能 1.双向呼叫：主机可自由呼叫分机，分机也可呼叫主机； 2.全双功对讲：送话及受话均不需要转换，拿起话筒双方就可以交谈，如同打电话般方便； 3.主机与分机均可复位； 4.可配接BB机及无绳子母电话； 5.四位高亮度大数码管显示； 6.治疗小显示屏带有与主机操作台一样的音乐提示（包括分机、特护及厕所的音乐提示）； 7.分机呼叫存储、自动排队； 8.主机振铃十二首和弦音乐可选，振铃音量16级数字可调； 9.分机无中断呼叫功能：主机在应答分机时，别的分机呼叫主机，主机可在不中断应答的情况下收到 新的呼叫信号并显示出来； 10.特护优先功能：主机可按护理人员需要专设多个特护优先号，当多个分机呼叫时，特护优先号具 有优先抢线功能； 11.短路报警：当线路出现短路时，主机数码管显示“DL”字样并伴有报警声； 12.可带厕所警急呼叫分机； 13.主机可连接电脑显示（选配）。 四、主要技术参数 1.工作环境温度：-5℃～40℃ 2.相对湿度：≤80％ 3.工作电源：200～240VAC 50Hz 4.总线工作电压：24VDC 5.静态功耗：＜15W 6.分机待机电流：≤250ua 7.分机通话电流：≤50ma 8.系统大容量：99门 9.长工作线长：1000米 10.失真度：≤10％ 五、使用方法 系统线路正确安装完毕后，接通主机电源，电源指示灯（POWER）亮，即可使用 1．分机呼叫主机：按下分机上的CALL键，此时分机红色指示灯亮，同时主机面板上床号指示灯及数 码管同时显示该床号并伴有和弦音乐提示声，如果护士没有处理该床号，音乐停止后，主机会发出间断的 “嘟…嘟”提示音；当多个病人同时呼叫时，走廊大显示屏将轮流显示所有呼叫的分机号码； 2．主机应答分机：当有病人呼叫，医护人员听到和弦音乐振铃音时，只需拿起听筒即可与病员通话， 通话完毕，放下听筒就可消除床号呼叫；若振铃音停止后拿起听筒，则需按下主机面板上该呼叫床号对应 按键（壁挂式主机用电话拨号）即能接通对讲；当多个病人同时呼叫时，主机面板上床号指示灯同时点亮， 这时护理人员根据病情的轻重缓急，主动选择和谁通话，操作方法同上，通话完毕后挂机，则该处理过的 床号自动清除，其余未处理的床号继续显示，等待逐一处理； 3.分机取消呼叫：在分机呼叫主机的状态下，在按一次分机上的“CALL”键即可取消该分机对主机的 呼叫； 4.主机取消分机呼叫：如未接通某床号，可直接按该床号对应的按键即可； 5．主机呼叫分机：拿起主机听筒，按下需呼叫床号的键（壁挂式主机用电话拨号），即可接通该号通话， 通话完毕挂机，则自动清除该床号，恢复待机状态； 6.免提接听：当有分机呼叫时，可直接按主机的“TALK”键进入免提接听状态，接听完毕后，按下“TALK” 键恢复到原始状态结束通话（壁挂式主机利用电话免提键进行操作）； 7.免提呼叫：按下主机“TALK”键对应红色指示灯亮，主机处于免提待机状态，此时按下主机右边目 标分机号对应按键可接通该分机并进行通话，通话完毕按下“TALK”键，指示灯熄灭，结束通话，恢复原 始待机状态（壁挂式主机利用电话免提键进行操作）； 8.使用特护优先功能：设置特护号方法：在不摘机的情况下，按下主机上的“SET／ALL”键，绿色 指示灯亮，数码管显示两个“CC”，即可进行优先设置，按下主机右边对应床号的按键，对应的灯点亮， 则该床号设为优先级，可逐个设置，所有的特护号全部设置完毕，则再按“SET/ALL”键，此时特护号设 置完毕（壁挂式主机利用电话＃键代替SET/ALL进行操作）； 9.取消特护功能：在不摘机状态下，按主机“SET/ALL”键，对应绿色指示灯亮，主机数码管显示“CC”， 此时，将主机右边亮红灯位置所对应的按键按下，使绿色指示灯熄灭，再按下“SET/ALL”键，取消特护完毕（壁 挂式主机利用电话#键代替SET/ALL进行操作）： 10．洗手间警急报警：当病人在洗手间有警急情况时，可按下厕所分机警急报警开关，此时，主机数 码管会显示该房间的号码并伴有区别于一般分机呼叫的特殊报警声，走廊大屏幕会显示“CXX”，“C”为 警急报警标志，“XX”表示房号，此时护士在主机上不能复位，也不能接听，必须到呼叫现场再次按下报 警开关进行复位。 六、音乐设置： 在待机状态下，按【MUSIC】键选择你所需的音乐设置为振铃音乐，选定后按【MUTE】键确认。 七、静音功能： 当有分机呼叫音乐响起而影响您与人交谈时，可按住【MUTE】将起到静音作用；松开按键音乐恢复。 TD系列主机及分机安装调试步骤 1.TD系列主控箱引出线为：八芯航空插座接台式主机，红黑平行线接分机，黄黑平行线接大屏幕，白 色护套线接门灯电源； 2.主机线路安装好，测量线路有无短路方能通电，然后安装分机； 3.安装分机时，应接一个分机试一个，这样容易发现线路开路及分机故障。如发现分机不能正常使用 时，把它置于一旁再继续安装； 4.装完毕后，把不能正常工作的分机进行同号码对换。 服务承诺：一年保修终身维护 更多 豪华型呼叫对讲系统|对讲主机 价格、说明、厂家，请关注医贸天下疗器械网
