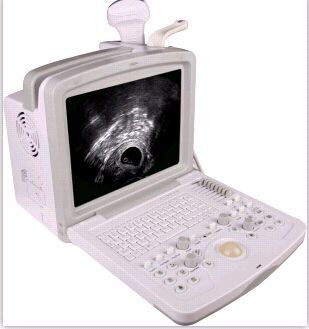

主要技术参数和技术指标 概述 本设备为全数字化高性能黑白阴道超声实时监视系统，内置妇科负压吸引器，特制适用于妇科宫腔手术的阴道探头，超声工作站打印功能、图形化诊断图标、多语言操作界面能够保证用户很快熟悉系统操作；产品符合相关国际标准及国家标准。 采用基于PC的计算机技术，更加稳定开放的Linux操作系统，使海曦阴道超声实时监视系统更加灵活、稳定，通过软件升级进行产品的维护和功能的升级换代，提升产品价值。 本系统所采用的高性能高分辨率液晶彩色逐行专业显示器，使其具备独有的清晰图像和丰富的灰阶，同时也大幅度减少了系统重量。同时负压值可用彩条形式与图像同屏显示。 应用范围 超声实时监控下施行妇产科宫腔内手术监视；如人工流产（困难的）、诊断性刮宫及清宫术、取放节育器（困难的）、宫腔镜下手术、辅助生殖中的胚胎移植及减胎术等妇产科手术，确保了手术的安全性及准确性；同时具备；腹部、产科、妇科、心脏科、泌尿科、血管、小器官等超声诊断功能。 技术指标 ※1、主机和吸引器采用整机一体化设计，并具有整体机注册证。 2、监视器：≥15寸高分辨率液晶彩色逐行专业显示器，悬臂方向任意调节。 3、探头：96阵元，具有4-9MHz电子变频功能。灰阶：256灰阶。 4、探头插口：三插口 ※5、为节省空间，探头可以作为窥器下页使用，同时可与常规窥器配合使用。 ※6防止探头从阴道滑脱，探头与窥器固定连接。为防治隔离套划破，窥器上装有铰链旋紧装置。 7、大探测深度：90-120mm，深度连续可调。 ※8、扫查角度：≥135度。 9、纵向（轴向）分辨力：≤1mm（深度≤40mm）。 横向（侧向）分辨力：≤1mm（深度≤40mm）。 10几何位置精确误差：纵向（轴向）≤10%（+），横向（侧向）≤5%（+）。 11、盲区：≤3mm。 12、图像显示：B、B+B、显示模式。 13、图像可上下翻转、16种色彩功能，图象扫描速度可调 14、具有动态范围调节功能、边缘增强、帧相关、扫描线密度高/低选择，灰阶变换、灰阶抑制、γ校正等功能； 15、图像屏幕可显示：医院名称、病人姓名、病人ID、日期和时间、探头型号、显示模式、负压数值显示、体位图、探头方向、冻结状态指 16、模式。 电影回放 （B mode）256帧，帧数显示，电影回放时间 （ M mode）: ≥128 秒、存储量≥10000幅jpg图像≥2000幅bmp图像回放图像可再测量 注：回放的帧数和时间依据当前模式而定 17、文件输出格式：图像：BMP，JPG，AVI，DCM。报告：RPT，PDF 18、外部存储介质：标准USB盘； 19、DICOM 网络通讯（选配），符合DICOM3.0 标准 20、存储、打印、工作表管理功能： 存储: 可直接将图像和病人信息上传 至DICOM 服务器； 打印：可直接打印到符合DICOM 标准的打印机； 工作列表管理：对医院信息系统（HIS）和发射信息系统（RIS） 上病人信息进行查询管理。 21、B模式参数规格； B声功率：0%-可调 B频率：5档可选 焦点：4个，焦距可调 线密度：高、低两种可选 显示区域：可调 动态范围：10档可选 帧相关：8档可选 边缘增强：8档可选 旋转角度：0°、90°、180°、270°可选 灰阶曲线：20种可选 伪彩图谱：8种可选 TGC：8段可调 总增益：0-255可调 放大倍数：大8倍，8档可选 穿刺线：开/关 n 穿刺位置、角度可调 ※22、手术用负压值可在设定范围内系统自动控制 ※23、 吸引用负压值与超声图像同屏显示 标准配置要求： ?主机（CPU数字处理系统＋吸引装置）1套 ?4-9MHzR10凸阵阴道手术探头1个 ?特制窥器或普通窥器10个 ? 电源线1条 ?保护地线1条 ?保险丝1.6A/250V2条 ?超声耦合剂1瓶 ?脚踏开关1个 可选探头 ?凸阵探头（腹部）C351（2-6MHZ） C543（3-8MHZ） ?线阵探头（血管、小器官）L745（5-11MHZ）L773（5-11MHZ） ?微凸阵（经阴道）6V4（4-9MHZ） ?微凸阵（心脏）C312（2-5MHZ）C612（4-9MHZ）EC2 （4-9MHZ） ?双平面BCL10-5BCL9-4 产品操作说明： 青岛海曦H-820A阴道超声宫腔手术监视系统优势 整机一体化设计 1、专利设计。2、不占用手术室有效空间。3、负压值与超声图像同屏显示，更加方便医生。 更加减少占用阴道内空间 由于去掉了窥器的下页，由探头代替，更加节省空间。 手术中探头不易滑落 由于探头与窥器采用更加方便、易操作的固定方式，即不会将隔离套划破，又可以通过摆动窥器来调节探头扫查方向。 大角度扫查，探头不分上下页卡接 增加了探头的扫查角度，大可达180度，无论前倾前屈、后倾后屈的子宫均能清晰可见。 图像更加清晰 采用进口主机，探头达到128阵元，图像更加细腻。增强了医生对影像诊断的信心。是目前可视类产品技术上先进的品牌。 专利权人专业的技术支持 由于临床医生对超声影像的识别能力有限，不但需要超声图像的清晰，更重要的是需要专业的技术培训指导。否则医生对该产品的使用失去信心，会给医院带来负面影响。 更多 阴道超声实时监视系统 价格、说明、厂家，请关注医贸天下医疗器械网
