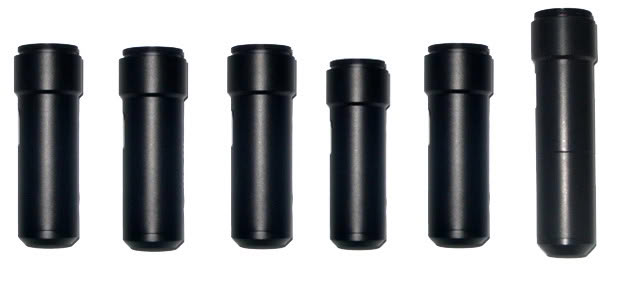

AFTvision ZML系列工业变倍缩放镜头（工业缩放镜头、工业显微镜头、工业倍率可变微距镜头、工业近摄镜头） AFTvision ZML系列小型采用全新超低失真、高分辨率设计，具有清晰度高，倍率可变，光学无畸变，高对比度等特点。体积小巧、易于安装，采用焦阑法，测量误差少，能配合百万像素以上1/3，1/2，2/3工业相机使用，用于高精确检测、高精度尺寸测量、目标位置定位等机器视觉系统中。可按客户要求的工作距离及视场范围设计定做镜头【参数对照表】单位(mm) 型号 放大倍率×倍数 工作距离mm 视场H×V（mm） 接口类型 大兼 容CCD 外形尺寸 备注 1/3”CCD 1/2”CCD ZML1000 ×0.2~×1.6 154~54 22.5× 16.9~3.0×2.3 30×22.5~4.0×3.0 C ~1/2 φ28*110 通光口径较大可锁紧成像质量好 重点推 荐产品 ×0.2 154 22.5×16.9 30.0×22.5 左表列出的是镜头在某放大倍数时的物距和视场范围，以便参考 ×0.3 102 15.8×11.8 21.0×15.8 ×0.4 75 12.0×9.0 16.0×12.0 ×0.5 68 9.8×7.3 13.0×9.8 ×0.6 53 8.0×6.0 10.7×8 ×0.7 48 6.8×5.1 9.1×6.8 ×0.8 45 6.0×4.5 8.0×6.0 ×0.9 44 5.3×4.0 7.1×5.3 ×1.0 43 4.8×3.6 6.4×4.8 ×1.1 44 4.4×3.3 5.8×4.4 ×1.2 45 4.0×3.0 5.3×4.0 ×1.3 48 3.7×2.8 4.9×3.7 ×1.4 50 3.5×2.6 4.6×3.5 ×1.5 52 3.2×2.4 4.3×3.2 ×1.6 54 3.0×2.3 4.0×3.0 ZML1010 ×0.4~×0.6 141~116 11.3×8.4~7.5×5.6 15.0×11.3~10.0×7.5 C ~2/3” φ28*67 通光口径较小物距相对较大成像质量好 ×0.4 141 11.3×8.4 15.0×11.3 左表列出的是镜头在某放大倍数时的物距和视场范围，以便参考，定制说明同上 ×0.5 141 10.7×8.0 14.2×10.6 ×0.6 116 8.0×6.0 10.7×8.0 ZML1011 ×0.6~×0.8 133~123 8.3×6.2~6.3×4.7 11.1×8.3~8.4×6.3 C ~2/3” φ28*86 通光口径较小物距相对较大成像质量好 ×0.6 133 8.3×6.2 11.1×8.3 左表列出的是镜头在某放大倍数时的物距和视场范围，以便参考定制说明同上 ×0.7 129 7.2×5.4 9.1×6.8 ×0.8 123 6.3×4.7 8.4×6.3 ZML1012 ×0.7~×0.9 103~92 6.5×4.8~4.9×3.7 8.6×6.5~6.5×4.9 C ~2/3” φ28*76 通光口径较小物距相对较大成像质量好 ×0.7 103 6.5×4.8 8.6×6.5 左表列出的是镜头在某放大倍数时的物距和视场范围，以便参考 定制说明同上 ×0.8 102 6.3×4.7 8.3×6.2 ×0.9 92 4.9×3.7 6.5×4.9 ZML1013 ×1.1~×1.6 119~106 4.3×3.2~3.1×2.3 5.7×4.3~4.1×3.1 C ~2/3” φ28*96 通光口径较小物距相对较大成像质量好 ×1.1 119 4.3×3.2 5.7×4.3 左表列出的是镜头在某放大倍数时的物距和视场范围，以便参考可按客户要求的工作距离及视场范围设计定做镜头，周期1-2周 ×1.2 118 4.2×3.1 5.5×4.1 ×1.3 112 3.8×2.8 5×3.8 ×1.4 109 3.5×2.6 4.6×3.5 ×1.5 105 3.1×2.3 4.1×3.1 ×1.6 106 3.1×2.3 4.1×3.1 ZML1014 ×1.6~×2.2 124~105 3.1×2.3~2.2×1.7 4.1×3.1~2.9×2.2 C ~2/3” φ28*86 通光口径较小物距相对较大成像质量好 ×1.6 124 3.1×2.3 4.1×3.1 左表列出的是镜头在某放大倍数时的物距和视场范围，以便参考可按客户要求的工作距离及视场范围设计定做镜头，周期1-2周 ×1.7 120 2.9×2.1 3.8×2.9 ×1.8 116 2.7×2 3.6×2.7 ×1.9 114 2.6×1.9 3.4×2.6 ×2 109 2.4×1.8 3.2×2.4 ×2.1 107 2.3×1.7 3×2.3 ×2.2 105 2.2×1.7 2.9×2.2 ZML1015 ×2.3~×3.2 128~113 2.1×1.5~1.5×1.1 2.7×2.1~2.0×1.5 C ~2/3” φ28*116 通光口径较小物距相对较大成像质量好 ×2.3 128 2.1×1.5 2.7×2.1 左表列出的是镜头在某放大倍数时的物距和视场范围，以便参考可按客户要求的工作距离及视场范围设计定做镜头，周期1-2周 ×2.4 127 2.0×1.5 2.7×2.0 ×2.5 125 1.95×1.5 2.6×1.9 ×2.6 122 1.9×1.4 2.5×1.9 ×2.7 120 1.8×1.4 2.4×1.8 ×2.8 118 1.7×1.3 2.3×1.7 ×2.9 116 1.65×1.2 2.2×1.7 ×3 114 1.6×1.2 2.1×1.6 ×3.1 114 1.5×1.2 2.06×1.5 ×3.2 113 1.5×1.1 2.0×1.5 ZML1016 ×2.9~×3.6 117~103 1.7×1.3~1.3×1.0 2.3×1.7~1.7×1.3 C ~1/2 φ28*117 通光口径较小物距相对较大成像质量好 ×2.9 117 1.7×1.3 2.3×1.7 左表列出的是镜头在某放大倍数时的物距和视场范围，以便参考可按客户要求的工作距离及视场范围定做镜头，周期1-2周 ×3 115 1.6×1.7 2.1×1.6 ×3.1 113 1.5×1.2 2.06×1.5 ×3.2 112 1.5×1.1 2.0×1.5 ×3.3 111 1.4×1.1 1.9×1.4 ×3.4 110 1.4×1.1 1.88×1.4 ×3.5 109 1.35×1 1.8×1.35 ×3.6 103 1.3×1.0 1.7×1.3 ZML1023 ×0.5~×0.7 65~58 10×7.5~6.5×4.9 13.3×10~8.7×6.5 C ~2/3” φ27*75 通光口径较大倍率可变 ×0.5 65 10.0×7.5 13.3×10 左表列出的是镜头在某放大倍数时的物距和视场范围，以便参考 定制说明同上 ×0.6 59 8.0×6.0 10.7×8 ×07 58 6.5×4.9 8.7×6.5 ZML1024 ×0.4~×1.2 206~105 11.5×7.9~4.0×3.0 15.3×11.5~5.3×4.0 C ~2/3” φ27*75 通光口径可变倍率可变 ×0.4 206 11.5×7.9 15.3×11.5 左表列出的是镜头在某放大倍数时的物距和视场范围，以便参考 ×0.5 174 9.6×7.2 12.8×9.6 ×0.6 148 8.0×6.0 10.6×8.0 ×0.7 135 6.8×5.1 9.1×6.8 ×0.8 125 6×4.5 8.0×6.0 ×0.9 116 5.3×4 7.1×5.3 ×1.0 110 4.8×3.6 6.4×4.8 ×1.1 106 4.4×3.3 5.8×4.4 ×1.2 105 4.0×3.0 5.3×4.0 ZML1025 ×1.1~×1.7 78~74 4.3×3.2~2.8×2.1 5.7×4.3~3.7×2.8 C ~2/3” φ27*101 通光口径较大倍率可变 ×1.1 78 4.3×3.2 5.7×4.3 左表列出的是镜头在某放大倍数时的物距和视场范围，以便参考可按客户要求的工作距离及视场范围设计定做镜头，周期1-2周 ×1.2 78 4.0×3.0 5.3×4.0 ×1.3 77 3.7×2.8 4.9×3.7 ×1.4 76 3.5×2.6 4.6×3.5 ×1.5 75 3.2×2.4 4.3×3.2 ×1.6 74 3.0×2.3 4.0×3.0 ×1.7 74 2.8×2.1 3.7×2.8 【应用领域】 广泛用于丝网印刷机械、贴合、切割、PS打孔机、PCB补线机、PCB打孔机、玻璃割片机、点胶机、SMT检测、贴版机等工业精密对位、定位、零件确认、平整度检测、尺寸测量、工业显微等CCD视觉对位、测量装置等领域。 更多 工业缩放镜头 工业显微镜头 价格、说明、厂家，请关注医贸天下医疗器械网
