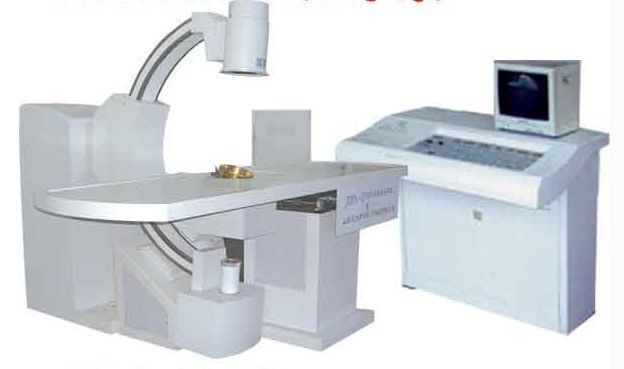

一、主 要 用 途泌尿系结石碎石。二、治 疗 的 适 用 对 象 及 疗 效1、对2cm以下泌尿系结石，一次碎石成功率≥95%，碎石总有效率≥。2、对胆功能正常，单个直径≤3cm结石，碎石总有效率≥95%。3、本设备适用身高1-2米，体重≤130千克，无严重心脏、肾脏、肝脏疾病的病人。三、正 常 工 作 条 件1、环境：外界温度12-38℃，相对湿度45-88%，大气压强80-106kPa。2、电源：Ac3×380v±10%，50±1HZ，Pw≥20KW3、空间：主机房面积≥20m2，高度＞2.5m，楼面承重＞480kg/m24、?地线：要求二套独立地线，接地电阻≤3欧姆四、冲 击 波 发 生 器1、冲击波焦区压力场参数(1)脉冲前沿? ≤0.5us(2)脉宽? ≤1us2、能 量 参 数(1)高压放电范围? 15～18.5kV土0.5kV 精确缩小范围，一步到位。(2)高压放电电容储能? 55～130J3、其 他(1)冲击波源可沿焦点弧面运动。(2)冲击波源可方便移离治疗床下，与拍片、透视、手术等使用时不干涉。(3)冲击波源可与液电冲击波源兼容（互换选一）。五、定 位 系 统采用X线及B超双定位系统。1、X线定位，采用C臂单X线双向透视定位。(1)9寸东芝影像增强器（可选配一体化东芝9寸三视野或者泰雷兹9寸三视野增强器）(2)高清晰度CCD摄像机(2)X线透视条件，球管电压40～120KV，电流0～4.2mA。2、B超定位（B超为选配件）：(1)环冲击波源锥形运动B超探头定位装置。(2)电子数字自动测焦距离。(3)图像分辨率X≤2mm，Y≤3mm。3、配备碎石病历管理系统，可储存图像、编辑图像、打印病历和图像，图像导出、导入等，在网络支持下，可进行远程会诊。六、操 作 系 统1、带隔室操作2、平面直角1000线高清晰度数字多功能监视器，末侦图象冻结，储存8级降噪等功能。3、碎石能量无级调节。4、碎石放电频率可自由调整。5、国际化的操作图面指示，长寿命轻触按钮控制。6、全中文指示操作面板，图形文字一目了然。七、机 械 参 数1、治疗床运动幅度上下、左右、前后分别为180mm、180mm、80mm。小范围设置，更有利于医护人员一步到位，避免范围太大而加大操作时间和寻找结石工作量。2、治疗床全采用淡化机械处理，30年保证不生锈。3、治疗床各向运动精度? ≤1mm。4、定位系统，冲击波源运动过程引起第二焦点定位误差? ≤2mm。5、治疗床承重? 135Kg。一、总电源1.????? 电源：380V±10%?? （50HZ±1HZ）（三相四线制） 2.????? 容量:大于20.好27KVA;? （用户配电箱的线电流60A）3.????? 安全接地电阻:≤ 3Ω二 、冲击波发生系统： （1）冲击波发生器性能： a.工作焦点与反射体上端口平面的距离: 132土2mm? 精确缩小范围，一步 到位，越是进口设备范围越小，说明精度高，减少医护人员工作量。 b. 工作焦点的冲击波聚焦范围： 1型（液电式） 2型（电磁式） 3型（双波源） 径向 ≤ 7.0mm ≤10mm 1、2型任选一 轴向 ≤12.5mm ≤80mm 1、2型任选一 c. 目标位置的定位精度：????? ±3mm（监视器屏幕尺寸） d. 工作焦点的冲击波半高脉宽：< 1μs e. 工作焦点的冲击波前沿：??? < 0.5μs f. 冲击波的大收缩压力：??? 20～50 MPa 冲击波的大膨胀压力：???? 6～10 MPa g. 高压电容总能量：????????? 55～130焦 h. 结石粉碎后大颗粒：????? ≤3mm（2） 冲击波高压调节范围： 15～18.5kV土0.5kV （3） 冲击波脉冲触发控制 a.触发方式： 手动、自动或R波同步触发 b.计数方式：数码显示，自动累计计数，自动时每200次暂停。 c.触发频率：30—65? 次/分钟 三、 B超定位系统 （1）B超支架的机械定位误差： ≤2mm（2）B超图像分辨率：B超诊断仪由用户自行配置，应要求其分辨率为： 纵向分辨率：≤2mm??横向分辨率：≤3mm四、高性能X线发生系统： 1. X线高压范围： 2．X线电流范围 主要参数指标 选配一 选配二 选配三 频率分类 工频 高频 高频 功率 27千瓦 3.5千瓦 5.0千瓦 电压大范围 50-100 40-110 40-120 高频电压范围很大，根据实际需要可以调整 电流大范围 摄影200mA 透视0-6 mA 摄影60 mA 透视0-6 mA 摄影70 mA 透视0-6 mA 3、影像增强器：???9"影像增强器? 可选择9寸三视野一体化东芝或泰雷兹 系统分辨率 ≥14LP/CM 47/95万像素高清CCD系统五、治疗床：? 前后120±5mm；左右120±5mm；上下80±5mm六、电极：放电次数 ≥4500次（多个病人） 电磁盘：≥100万配置清单：冲击波源(液电和电磁选一）高纯度红铜抽取而成，非劣质不锈钢?? 1套高频X线定位系统??????????????????????????????????????? 1套C形臂X射线机???????????????????????????????????? ???? ?1套一体化组合式X线球管???????????????????????? ?????????? 1套一体化高压发生器???????????????? ????????????????????? 1套9英寸影像增强器??????????????????? ??????????????????? 1套韩国君王原装进口密纹滤线珊? ??????????????? ???????????1套14英寸医学专用监视器???????????????????????? ????????? 1套碎石影像处理系统?????????????????????????????????? ??? 1套操作台??????????????????????????????????????????????? ?1套高配WATER公司CCD 摄影机????????????????????????? ???? ?1套回环式B超声定位支架??????????????????????????????????? 1套可作三个自由度移动的治疗床? 高精度限位器控制?????????? 1套控制台（采用进口三菱可编程序控制器）?????????????????? 1套电器控制柜? 立式分类别布线控制?????????????????????????1套电脑图像工作站(含激光打印机)????????????????????????? ?1套 电脑????????????????????????????????????????????????? ?1套激光打印机???????? ?????????????????????????????????? ?1套病例管理软件????????????????????????????????????????? ?1套数据线???????????????????????????????????????????????? 1套高敏感度图像采集卡???????????????????????????????????? 1套 电容箱???????????????????????????????????????????????? 1套水囊????????????????????????????????????????????????? ?1套工具箱??????????????????????????????????????????????? ?1套对讲系统????????????????????????????????????????????? ?1套用户手册?????????????????????????????????????????????? 1套汕头CTS-260B超（选配）????????????????????????????? ? ?1套铅衣????????????????????????????????????????????????? ?2套 更多 X光定位碎石机V3型 价格、说明、厂家，请关注医贸天下医疗器械网
